PRODUKTBESCHREIBUNG
Die LG 204 ist eine kompakte, leichte und doch leistungsstarke reversierbare Rüttelplatte, die für kleinere Arbeiten, wie z. B. in Einfahrten und Wegen, für Privathausprojekte und schmale Gräben entwickelt wurde. Sie ist das ideale Gerät bei einem dünneren Schotterbett, wenn Sie ein wendiges und agiles Handling benötigen. Der Hatz 1B20-Dieselmotor mit Elektrostart reduziert Kraftstoffverbrauch und Emissionen, während hochwertige Komponenten Vibrationen verringern. Ausgestattet mit einer haltbaren Bodenplatte aus Hardox 400-Stahl.

600 mm PLATTENBREITE (MM)
251 kg GEWICHT
36000 N ZENTRIFUGALKRAFT

✔️ Platten, die Bestand haben
✔️ Starker Schutz, einfacher Transport
✔️ Einfacher Betrieb
✔️ Niedrige Griffvibration

600 mm PLATTENBREITE (MM)
306 kg GEWICHT
40000 N ZENTRIFUGALKRAFT

✔️ Platten, die Bestand haben
✔️ Starker Schutz, einfacher Transport
✔️ Einfacher Betrieb
✔️ Niedrige Griffvibration

Gewicht 436kg

Zentrifugalkraft 52kN

Spezifikationen

Motor Lombardin
Motor/Motorenmodell (neu) 4-Takt luftgekühlt
Leistung (gemäß den Angaben des Motorherstellers) 6,2 kW
Kraftstofftyp Diesel
Starter -
Abgase (CO2 EU V) 757 g/kWh
Antrieb Diesel
Besonderheiten
Zentrifugalkraft, N 52 kN
Geschwindigkeit 25 m/min
Verdichtungsindikator JA
Abmessungen
Blattbreite (mm) 650 mm
Produktgröße, Breite 650 mm
Gewicht 436kg
Geräuschpegel
Schalldruckpegel (LWA) 108 dB(A)
Schalldruckpegel 107 dB(A)
Logistik
Gewicht 488000 g
Treibgliedstärke 800 mm
Länge 1200 mm
Höhe 1550 mm

Ausstattung der GSK Edition / Innovativ, robust, vielseitig

Baujahr 2023

Gebrauchtgerät ohne Gewährleistung

( ohne Inbetriebnahme oder weitere Software )

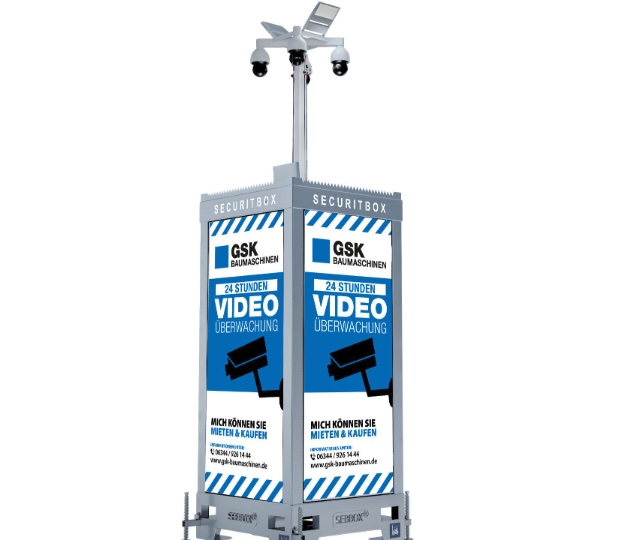

 Maßtgröße: 140x120x100x80x60 cm
- Manuelle CE geprüfte Handwinde 900 KG
- Teleskopmast feuerverzinkt
- Maximale Tragfähigkeit
- Stahlkonstruktion, 100% feuerverzinkt
- Türen und Wände verzinkt und Elektrostatische Farbe
- Maximale Höhe 6,20 Meter
- Gesamtgewicht 430 KG
- 2 Boxen Aufeinander stapelbar, platzsparend
- Ausgestattet an alle 4 Seiten mit Stablertaschen und Kranösen,
 Einfache - transport mit Gabelstapler, Kran oder Anhänger
- Ausgestattet mit 4 ausziehbaren Stabilisatoren
- Telescopmast mit Automatischem Stopp und Sicherheitshinweis
- Teleskopmast Sicherung
- 4 Stahlseilen zur Stabilisierung des Mastes
- Kabelschleppkette einseitig geschlossen, vandalismus sicher
- Montagelöscher für genormte Verteilerkasten
- Maximale Tragfähigkeit 70 KG auf dem Maßt

5–13 bar – 13,2–9,72 m³/min – 466–360 cfm

• mobiler Baustellenkompressor zum Sonderpreis !

Ausstattung:

Technische Daten Yanmar ViO27 LW-6

Technische Daten

• Antriebsaggregat: Deutz-Dieselmotor, emissionsstufe 5, leistungsstark
• Bohrtiefe: Bis zu 100 m
• Bohrdurchmesser: Ca. 200 mm
• Spülleistung: 75 m³/h bei 8 bar durch integrierte Spülpumpe
• Transportbreite: 78 cm (passt durch jede Standardtür)
• Transporthöhe: 195 cm
• Raupenfahrwerk: ADLER F25 (optional F30), teleskopierbar (Breite: 775–1.175 mm bzw. 780–1.180 mm)
• Getriebebohrkopf: Zweistufig, mit bis zu 900 daNm Drehmoment
• Gewicht: Geringes Einsatzgewicht für einfachen Transport
• Optionen: Mastverlängerung, Schrägbohren, Seilwinde mit Seilschlageinrichtung, hydraulische Gestängebrechklemme, Funkfernbedienung
• Bedienung: Übersichtliche Bedienungseinheit für komfortable Handhabung

• Eingangsleistung: 3 kW
• Phasen: 1 ph
• Spannung: 220–240 V
• Nennstrom: 15 A
• Frequenz: 50–60 Hz
• Luftstrom: 415 m³/h (≈ 244 cfm)
• Filter: H-Klasse (HEPA H13/H14, EN1822), geteilter Filter (Split-Filter mit Auto-Pulse)
• Staubklasse: H/HEPA
• Gewicht: ca. 48 kg (105.6 lbs in US-Version, ähnlich)
• Abmessungen: ca. 54 × 108 cm (Breite × Höhe, ungefähre Werte)
• Besonderheiten: Longopac®-Sacksystem, antistatische Schlauch, Auto-Pulse-Reinigung

(230-V-Version für Europa/Deutschland; US-120-V-Modell hat abweichende Werte wie 2,4 kW / 224 cfm.)

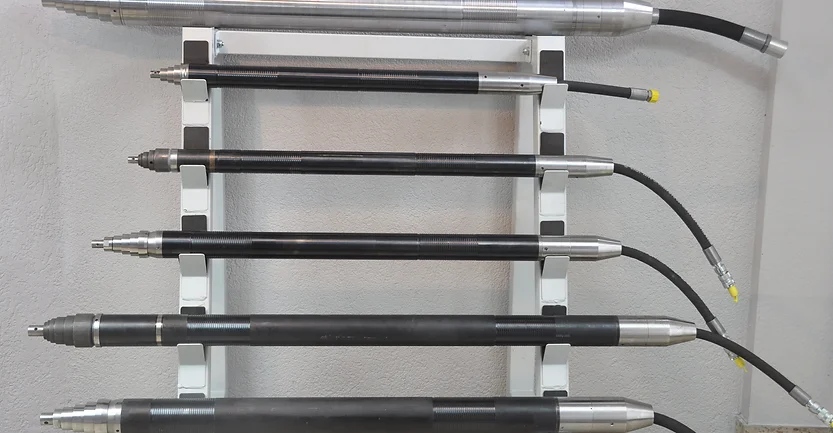

Ø 55-L Schwing Kopf Langversion-GEO ERDRAKETE mit Schwingkopf
Schlauch 48/55 15 Meter Schlauch Adlock Kupplung max.10 Bar
Öler 1,3l

Eigenschaften und Merkmale

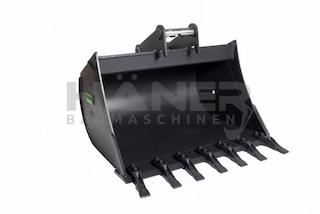

Fertigung aus hochwertigen, verschleißfesten Vergütungsstählen, bevorzugt S355J2+N, und HB500, dadurch hohe Standzeiten und geringe Wartungs- und Instandhaltungskosten.

Korpus und Seitenschneiden aus hochwertigem 6 mm Stahl (S355J+2N)

Schneidleiste 100x16 mm aus HB500

geschraubtes CAT Zahnsystem

Hochwertige Lackierung (grundiert / lackiert)

Wasserablauflöcher

Wirtschaftliche Löffelgeometrie für müheloses Eindringen (Verjüngung pro Seite 2°)

Seitlich überstehender Boden (schützt die äußeren Schweißnähte und Seitenteile)

Transporthaken für den einfachen Transport

CE Kennzeichnung

Diese Aufnahmen können wir ebenfalls liefern. z.B. Martin, Verachtert CW, Schaeff/Terex, Zeppelin ZM, Volvo S, Liebherr SW, Atlas SMP, Oil Quick

Eigenschaften und Merkmale
Fertigung aus hochwertigen, verschleißfesten Vergütungsstählen, bevorzugt S355J2+N, und HB500, dadurch hohe Standzeiten und geringe Wartungs- und Instandhaltungskosten.

Korpus und Seitenschneiden aus hochwertigem 6 mm Stahl (S355J+2N)

Schneidleiste 100x16 mm aus HB500

geschraubtes CAT Zahnsystem

Hochwertige Lackierung (grundiert / lackiert)

Wasserablauflöcher

Wirtschaftliche Löffelgeometrie für müheloses Eindringen (Verjüngung pro Seite 2°)

Seitlich überstehender Boden (schützt die äußeren Schweißnähte und Seitenteile)

Transporthaken für den einfachen Transport

CE Kennzeichnung

Diese Aufnahmen können wir ebenfalls liefern. z.B. Martin, Verachtert CW, Schaeff/Terex, Zeppelin ZM, Volvo S, Liebherr SW, Atlas SMP, Oil Quick

• Art.Nr. ZL171407
• 1 Paar Rampen inkl. Gleitschienen und Teleskopkurbelstützen, Traglast pro Paar / Radstand: 2300 kg / 1000mm ; 2700 kg / 1500mm; 2700 kg / 2000mm
• für Kasteninnenmaß: 301 × 183 cm
• für Kastenaußenmaß: 307 × 189 cm
• Artikelabmessung: 252 × 27 cm (L×B)
• Gewicht: 102 kg

Technische Daten M125

Volumenstrom bei 7 bar m3/min 11,5
Volumenstrom bei 10 bar m3/min 11,5
Volumenstrom bei 12 bar m3/min 10,7
Volumenstrom bei 14 bar m3/min 9,7

Ausführung Haube Metall
Kraftübertragung Motor/Verdichter Getriebe
Kraftstoffbehälterinhalt L 170

Länge mm 4.520 - 4.905
Breite mm 1.900
Höhe mm 1.770

Betriebsgewicht Basisanlage (vollgetankt) KG 2.020
Anschluss Druckluft 3x G 3⁄4, 1x G 11⁄2

Motor
Hersteller Deutz
Typ Deutz TCD 4,1 L04
Kühlart wassergekühlt
Leistung KW 105
Abgasaufbereitung DOC + SCR
Drehzahl bei Volllast 2.200
Kraftstoff Diesel
Ausstattung mit pV Regelung +

NK = Nachkühler, ZK = Zyklonabscheider, FK = Filterkombination, WT = Wärmetauscher
Bitte beachten Sie, dass bei gewählter Druckluftaufbereitung (A) und (F) die patentierte Anti-Frost-Regelung entfällt.

Technische Daten

• Spülbohrung: Teufe bis 50 m, Durchmesser 150 mm*
• Imlochhammer-Bohrung: Teufe bis 50 m, Durchmesser 120 mm*
• Trockenbohrung: Teufe bis 15 m, Durchmesser 180 mm*
• Hohlbohrschneckenverfahren: Teufe bis 15 m, Durchmesser 180 mm*
• Antriebsaggregat: Kubota-Motor, 3 Zylinder, 18,5 kW / 25 PS (Diesel)
• Tankinhalt: 30 l
• Raupenfahrwerk: ADLER F 17 (725–1.125 mm, teleskopierbar), optional ADLER F 25 (775–1.175 mm, teleskopierbar)
• Stützfüße: 4 x hydraulisch
• Bohrgestänge: 1,5 m
• Vorschublänge: 1,8 m
• Vorschubkraft: 8 kN
• Rückzugskraft: 15 kN
• Vorschubsystem: Hydraulikmotor mit Rollenkette
• Hydraulischer Bohrkopf: ABK 400, 120 daNm / 90 U/min, Durchgang 2“, optional 2-stufiges Getriebe (1. Gang: 220 daNm / 45 U/min; 2. Gang: 110 daNm / 90 U/min, Durchgang 2 ½“)
• Spülpumpe: Max. 50 m³/h, max. 6 bar
• Hubspannschelle: Durchgang bis Ø 219 mm, Hubkraft 80 kN, Hub 200 mm
• Schrägbohren: Optional
• Seilwinde: Hydraulisch, Zugkraft 5 kN, Seillänge 30 m, Ø Seil 6 mm
• Mastverlängerung: Optional
• Kabelfernsteuerung: Optional für Fahrantrieb
• Transportmaße (L/B/H): 3.250 / 900 / 1.950 mm (mit Schutzeinrichtung)
• Gewicht: Ab 1,6 t

*Hinweis: Die angegebenen Werte können je nach Bodenbeschaffenheit abweichen.

Abrasiv-Set !

Technische Daten M20
Volumenstrom bei 7 bar m3/min2,0
Volumenstrom bei 10 bar m3/min-
Volumenstrom bei 12 bar m3/min-
Volumenstrom bei 14 bar m3/min-
-Ausführung Haube Metall / PE
Kraftübertragung Motor/Verdichter Direkt
Kraftstoffbehälterinhalt L30
Länge mm 2.800 - 3.190
Breite mm1.220
Höhe mm 1.125
Betriebsgewicht Basisanlage (vollgetankt) KG 457
Anschluss Druckluft 2x G 34
Motor Hersteller Kubota
Kühlart wassergekühlt
Leistung KW 14
Abgasaufbereitung -
Drehzahl bei Volllast 3600
Kraftstoff Diesel
Ausstattung Patentierte Anti-Frost-Regelung

+ NK = Nachkühler, ZK = Zyklonabscheider, FK = Filterkombination, WT = Wärmetauscher. Bitte beachten Sie, dass bei gewählter Druckluftaufbereitung (A) und (F) die patentierte Anti-Frost-Regelung entfällt.

Technische Daten M 82
Volumenstrom bei 7 bar m3/min 8,4
Volumenstrom bei 10 bar m3/min 6,8
Volumenstrom bei 12 bar m3/min 6,1
Volumenstrom bei 14 bar m3/min 5,5
Ausführung Haube Metall
Kraftübertragung Motor/Verdichter Getriebe
Kraftstoffbehälterinhalt L 140
Länge mm 4.375 - 4.615
Breite mm 1.786
Höhe mm 1.525
Betriebsgewicht Basisanlage (vollgetankt) KG 1.580
Anschluss Druckluft 3x G 34, 1x G 112
Motor Hersteller Kubota Typ V3307-CR-T
Kühlart wassergekühlt
Leistung KW 54,6
Abgasaufbereitung DPF Drehzahl bei Volllast 2.400
Kraftstoff Diesel Ausstattung Patentierte Anti-Frost-Regelung
+NK = Nachkühler, ZK = Zyklonabscheider, FK = Filterkombination, WT = Wärmetauscher. Bitte beachten Sie, dass bei gewählter Druckluftaufbereitung (A) und (F) die patentierte Anti-Frost-Regelung entfällt.

Vollausstattung :
- Fahrwerk gebremst höhenverstellbar
- NK-WA- PD Feinfilter ZTV-SIB, Bybass- Abgasstufe 5
- 2 Jahre Gewährleistung
Technische Daten XAS-188
- Volumenstrom m3/min 10,1
- 11,4 Betriebsdruck bar 7,0 - 14,0
- Druckbereich bar 4,0 - 15,5l Füllung
- Kompressor L 26,5
- Anschluss Druckluft 3x G 3/4,- 1x G 1  1/2
- Schalleistung dB (A) 99
- Antriebsmotor Fabr.John Deere Typ 4045HI551
- Nennleistung KW 104
- Drehzahl mm 1950 - 2200
- Betriebsgewicht Basisanlage (vollgetankt) KG 2340

Atlas Copco Xas 68 -7 mit 12 KVA Generator
mi Nachkühler und Wasserabscheider
Arbeitsdruck/bar: 7
Volumenstrom/m³:  3,4
Farbe: Gelb/Yellow
Gewicht/kg: 850
Leistung/kW: 26,5

Volumenstrom m³/min20
Betriebsdruck bar  24
Motor GD-M2
Installierte Motorleistung kW 224
Drehzahl bei Leerlauf 1/min 1200
Drehzahl bei Volllast 1/min 2400
Füllmengen Motoröl l 17
Kraftstofftank l 350
Adblue Tank l 38
Kompressoröl l  55
Gewicht/kg: 3500
Abmessungen und Anschlüsse Länge mm 5198 - 5424
Breite mm 1960
Höhe mm 2636
Druckluftanschlüsse  1 x 2”
Schallpegel Schalldruckpegel3) dB(A) LPA 71

1) Nach ISO 1217 Ed. 4 2009 Anhang D 2) Betriebsgewicht mit Betriebsstoffen, ohne Optionen 3) Schalldruckpegel nach PNEUROP PN8NTC2.2 in 7 m
